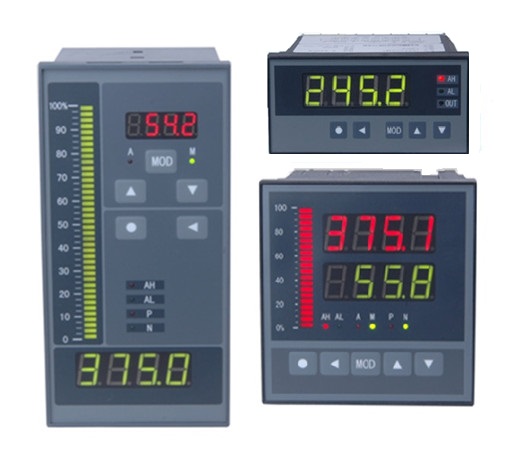

GKT/

单显示

外形

尺寸

A—

 160(W)×80(H)×125(L)   或80(W)×160(H)×125(L)    （可带打印功能）

B—

 96(W)×96(H)×112(L)                             （可带打印功能）

C—

 96(W)×48(H)×112(L)   或48(W)×96(H)×112(L)

D—

 72(W)×72(H)×112(L)

E—

48(W)×48(H)×112(L)

 面板形式

H

 横式

S

 竖式

F

 方形

 显示方式

1

测量值（绿色）

2

测量值（绿色）+ 设定值（红色）

3

测量值（绿色）+ 测量值光柱（绿色）（限A型仪表）

4

测量值（绿色）+ 测量值光柱（绿色）+设定值光柱（红色）限A-S型

5

测量值（绿色）+ 测量值光柱（绿色）+设定值（红色）限A-S型

输入信号

（其它输入信号订货时说明）

E

热电偶K、S、R、B、N、E、J、T

R

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53

I

直流电流（4~20）mA、（0~10）mA或（0~20）mA

V

直流电压（0~5）V、（1~5）V

M

mV信号（订货注明范围）

W

电位器

L

远传压力表

报警点数量

T□

T0:无报警  T1~T4：1~4点报警  触点容量220V AC,3A ；尺寸为C、D、E型仪表最高2点报警，尺寸为 A、B型最高为4点报警。

变送输出

A0

无输出

A1

电流输出(4~20）mA、（0~10）mA或（0~20）mA

A2

电压输出(0~5）V、（1~5）V

A3

电压输出(0~10）V

A4

 其它输出

外供电源

B0

 无外供电源

B1

 外供 24V   DC，误差小于±5%，大于50mA

B2

 外供 12V   DC，误差小于±5%，大于50mA

B3

外供精密电压源，误差小于±0.2%，大于40mA

B4

外供精密恒流源，误差小于±0.2%，（0.1~10mA）

B5

其它 （订货须注明）

通讯接口

S0

 无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

85V AC～265 V AC

V1

10V DC ~36V DC

打印功能（带硬件时钟）（注2）

P

P表示打印接口，不带可省略

P1

P1表示带一体化打印机

非标准功能

N

N表示非标功能

GKT-

0.2级显示精度；每秒5次测控速度

外形尺寸

AH

 160×80×125mm横式             开孔尺寸：152×76

AS

80×160×125mm 竖式            开孔尺寸：152×76

B

96×96× 76mm                     开孔尺寸：92×92

CH

 96×48× 82mm 横式                开孔尺寸：92×45

CS

48×96× 82mm 竖式                开孔尺寸：92×45

D

72×72× 75mm                   开孔尺寸：68×68

E

48×48×110mm                   开孔尺寸：45.5×45.5

面板规格

(2、3为选件)

双 4位LED

输入信号

模拟量万能输入

报警（选件）

（250V AC/3A，阻性负载）

AH

T1～T4

1～4点报警继电器输出，均为常开+常闭双触点

B

T1～T2

1～2点报警继电器输出，均为常开+常闭双触点

T3～T4

3～4点报警继电器输出，均为单常开触点

CH

T1～T2

1～2点报警继电器输出，均为常开+常闭双触点

T3

3点报警继电器输出，均为单常开触点

T3R

3点报警继电器输出，均为常开+常闭双触点。选择此型号时，不能选择外供电源；变送输出和通讯只能二选一，且通讯只能选择RS485方式（即S2）

T4

4点报警继电器输出，前3点为单常开触点，第4点为常开+常闭双触点。选择此型号时，不能选择外供电源；变送输出和通讯只能二选一，且通讯只能选择RS485方式（即S2）

 变送（选件）

（分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4～20）mA、（0～10）mA、（0～20）mA。

A2

电压输出（1～5）V、（0～5）V

A3

电压输出（0～10）V

A4

电压输出（-5V～+5V）

A5

电压输出（-10V～+10V）

外供电源（选件）

B1

24V±5% 50mA以下

通讯（选件）

（通过参数可选：Modbus-RTU或TC-ASCII协议）

（通讯地址：0～99）

S1

RS232接口

S2

RS485接口

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC
