1、概述

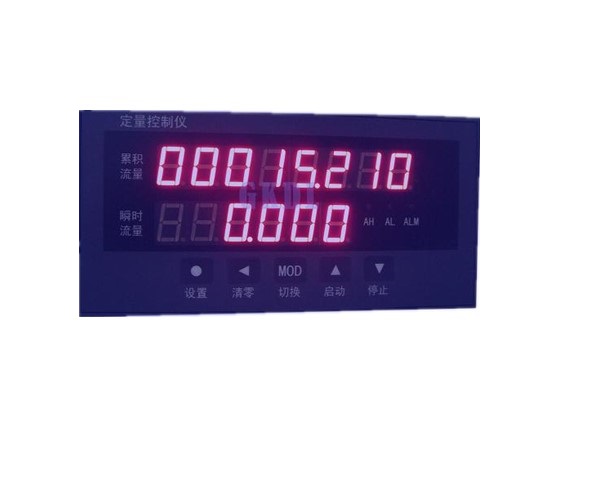

GKDL型智能定量控制仪与涡街,涡轮，电磁等脉冲信号的传感器配合 流量定量控制。

• 误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器的误差，

• 有效提高系统的测量、控制精度

• 适用于脉冲输出的流量传感器

• 3点开关量输入，用于启动，恢复，以及每次累积值清零

• 1点控制输出，用于阀门控制，控制周期0.02秒

• 7段折线运算功能可以减小流量传感器的非线性误差

• 瞬时流量按小时或按分钟为计量单位可选择



2、型号规格

GKDL/A-H2L1T1K3V0N

A：160（W）×80（H）×125（L）

H：横式

L：8位累计显示  显示范围 0~99999999, 小数点浮动

6位瞬时显示0~999999小数点浮动

1：单脉冲输入

T1：1点控制输出

K3：启动 , 停止，清零/启动，

B2：外供12V DC

V0：220V DC

3、技术规格

3.1 基本技术规格

• 电    源：85~265V AC供电的仪表：220V±10%，功耗小于7VA；

• 工作环境：0℃~50℃，湿度低于90%R.H宽温范围的仪表需在订货时注明

• 显示范围：  累计0~9999999，小数点浮动。

• 瞬时0~999999,小数点浮动

• 显示颜色：红色

• 最高计数频率：5kHz

• 输入脉冲信号：输入类型为1的仪表适用于NPN、PNP、OC门 , 电压脉冲，

 3.2选配件技术规格

 控制输出

• 1路继电器输出：触点容量220V AC，3A

• OC门输出（订货时注明）：电压小于30V，电流小于50mA

外部3点开入控制:, 恢复，急停, . 清零启动

• 信号宽度大于20ms，无源开关或电压控制

• 无源开关控制时，闭合20ms以上有效，

• 电压控制时，4V~12V有效，1V以下无效，负载电流＞4mA

外供电源

• 用于给传感器供电，输出值与标称值的误差小于±5%，负载能力大于50mA

4、安装与接线

为确保安全，接线必须在断电后进行。

交流供电的仪表，其端是电源滤波器的公共端，有高压，
只能接大地，禁止与仪表其它端子接在一起。

本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。

传感器与仪表的接线说明（分2种类型）：

① TTL等电压脉冲直接接仪表输入的“+”，“-”端

② 单相NPN，PNP、OC门型电压脉冲传感器

外形尺寸：160×80×125（mm） 开孔尺寸：152×76（mm）

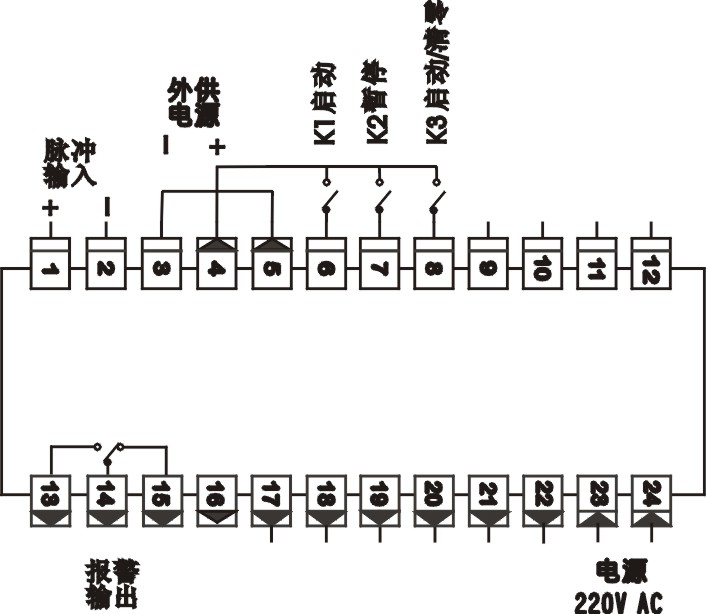

接线端子图:

注：（1）输入-2 ，与电源 -3 ，与COM5，公共端子外部短接,启动（恢复）,急停, 启动清零,接电源 +有效

（2）端子电源正端4，禁止与端子2，3，5短接，造成电源短路
