用 途

结构简单、无运动磨损部件。
测量精度高、可靠性高、不需现场调试。
可远距离传输流量信号、能与计算机联网、实现集中管理。
放大板采用独特设计、气、液通用。

技术参数

精确度等级：1.0、1.5
公称压力：1.6Mpa、2.5Mpa、4.0Mpa（4.0Mpa以上协议供货）
介质温度：（-40～+350）°C
压力损失：阻力系数cd≤2.4
供电电源：12～24VDC
防爆类型：本安防爆
输出信号：电压脉冲低电平≤1V，高电平≥6V，标准电流信号4～20mA

LU

涡街流量仪表

G

传感器

检测方式

B

压电式传感器

E

电容式传感器

连接方式

1

仅对满管型

法兰连接型

2

仅对满管型

法兰卡装型

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型

测量介质

2

液体

3

气体

4

蒸汽

公称通径

02

…

30

DN25

…              单位：mm

DN300

使用环境

P

普通型

B

防爆型

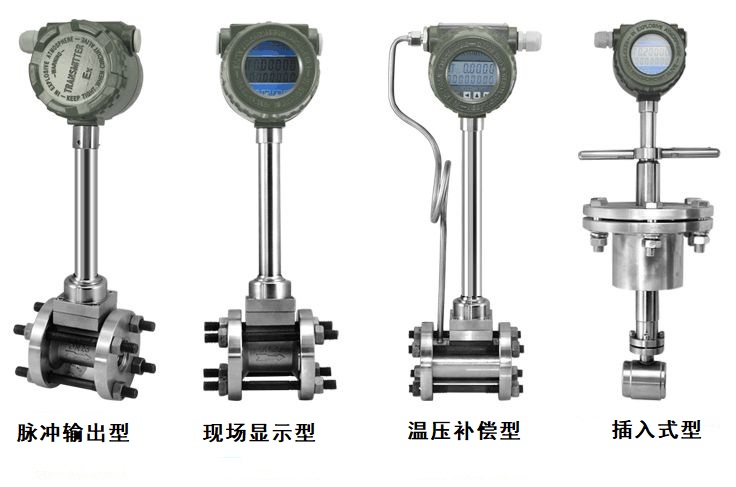

输出信号

1

脉冲输出

2

4～20mA电流输出，液晶显示

3

RS-485通讯

4

电池供电，不带温度、压力补偿

5

温压补偿一体，4～20mA电流输出型

6

温压补偿一体，电池供电型

选型说明

例如：   LUGE2405-P2 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽仪表通径为DN50,普通 4～20mA电流信号输出

标记号

02

03

04

05

06

08

10

12

15

20

25

公称通径  DNmm

300

350

400

450

500

600

700

800

1000

1200

1500

测量范围(m3/h)

输出频率范围(Hz)

小信号

测量范围(m3/h)

输出频率范围(Hz)

小信号

15

0.4~4

40~400

15

3.0~12

280~1200

100

20

0.8~8

33~330

10

6~30

230~1100

80

25

1.2～12

25~250

8

9.0～55

200~1200

200~1200～120121201201200

70

32

2.0~20

20~200

6

12~120

120~1200

60

40

3.0～30

15~150

6

20～200

100~1000

50

50

5.0～50

13~130

5

30～300

80~800

40

65

8.0~80

9.7~97

4

50～500

60~600

30

80

12～120

7.7~77

3

80～800

50~500

25

100

20～200

6.7~67

2

    120~1200 120~1200

40~400

20

125

30~300

5.0~50

2

200~2000

35~350

20

150

40～400

3.8~38

1

300～3000

30~300

15

200

75～750

3.0~30

1

500～5000

20～200

10

250

110～1100

2.3～23

1

800～8000

16～160

5

300

160～1600

2.0～20

1

1100～11000

13～130

5

(300)

160～1500

5.5～87

2

1560～15600

85～880

45

(400)

180～3000

5.6～87

2

2750～27000

85～880

45

(500)

300～4500

5.6～88

2

4300～43000

85～880

45

(600)

450～6500

5.7～89

2

6100～61000

85～880

45

(800)

750～10000

5.7～88

2

11000～110000

85～880

45

(1000)

1200～1700

5.8～88

2

17000～170000

85～880

45

>(1000)

协议

协议
