LWGY系列液体涡轮流量计

概述

LWGY系列涡轮流量计是吸取了国内个流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

工作原理

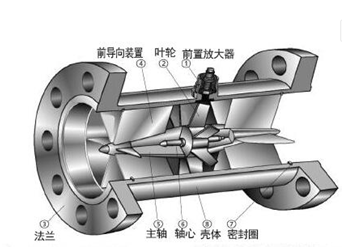

1、如图所示为涡轮流量计结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

2、涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。

（1）实用流量方程

qv=f/k

qm=qvP

式中

qv、qm...分别为体积流量，m3/S，质量流量，Kg/s；

F...流量计输出信号的频率，Hz；

K...流量计的仪表系数p/m3

产品特点

1、高精确度，一般可达±1%R，±0.5%R，高精度型可达±0.2%R

2、重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计。

3、输出脉冲频率信号，适于总量计量及计算机连接，无零点漂移，抗干扰能力强。

4、可获得很高的频率信号（3～4kHz），信号分辨力强。

5、范围度宽，中小口径可达1:20，小口径为1:10。

6、结构紧凑轻巧，安装维护方便，流通能力大。

7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表。

8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等。

9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

技测量范围及耐压等级

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	默认安装方式及耐压等级	可选安装方式及默认耐压等级	特制耐压等级（MPa）
DN4	0.04～0.25	0.04～0.4	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25、40
DN6	0.1～0.6	0.06～0.6	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25、40
DN10	0.2～1.2	0.15～1.5	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25、40
DN15	0.6～6	0.4～8	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25、40
DN20	0.8～8	0.45～9	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25、40
DN25	1～10	0.5～10	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25、40
DN32	1.5～15	0.8～15	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25、40
DN40	2～20	1～20	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25、40
DN50	4～40	2～40	法兰安装、2.5Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25、40
DN65	7～70	4～70	法兰安装、1.6Mpa		4.0、6.3、12、16、25、40
DN80	10～100	5～100	法兰安装、1.6Mpa		4.0、6.3、12、16、25、40
DN100	20～200	10～200	法兰安装、1.6Mpa		4.0、6.3、12、16、25、40
DN125	25～250	13～250	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16、40
DN150	30～300	15～300	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16、40
DN200	80～800	40～800	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16、40

产品资料

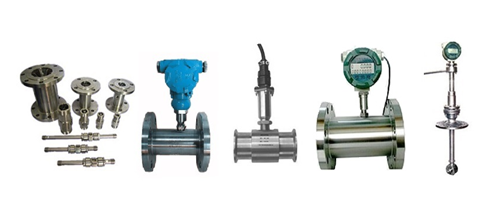

产品图片
仪表型号	LWGY-		LWGB-		LWY-
信号输出	脉冲		4-20mA		4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级		1.0～0.5级
测量范围	标准量程		标准量程		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		可选RS485
通讯协议	无		无		Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN200		DN4～DN200		DN4～DN200
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃
